BJH FLAT FAN NOZZLES WITH TUNGSTEN CARBIDE INSERTS

可互换的扇形喷嘴技巧With Integral Strainer
Detail Fan Spray Pattern Icon

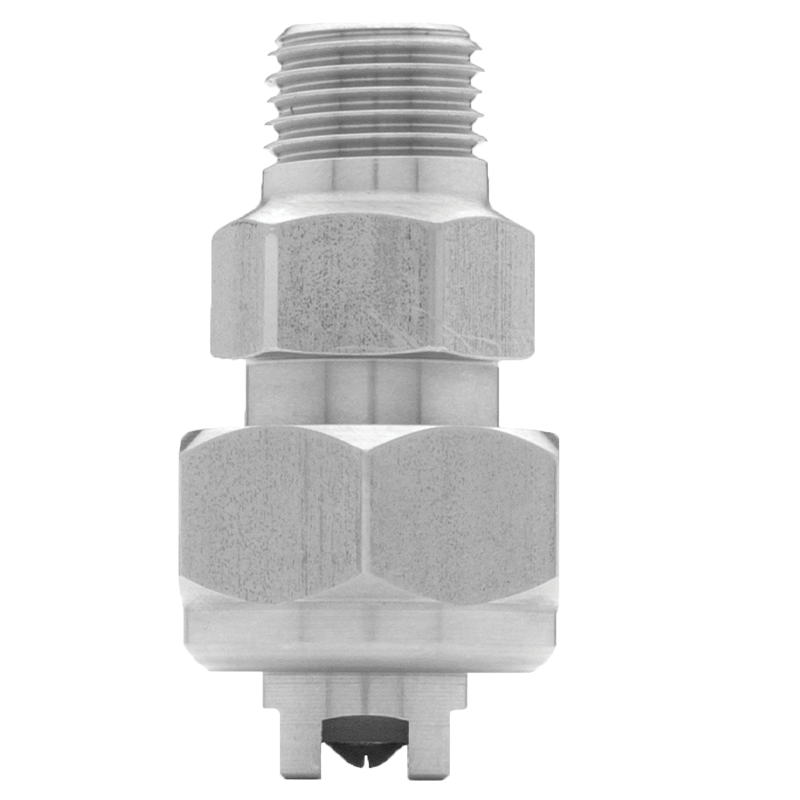

BETE BJH spray nozzle
View Related Datasheets
BJH Datasheet
Download PDF
BJH Datasheet Metric
Download PDF
View Related Literature
Contact An Expert

DESIGN FEATURES

Interchangeable spray tips

Integral strainer available

Can use tips with BETE HydroPulse and BJ assemblies

Tungsten carbide orifice inserts for maximum wear resistance and service life

HOW SPRAY PATTERN IS ACHIEVED

A thin flat sheet of liquid is produced when the fluid exits the orifice, and the spray begins to widen and gradually moves outward from the nozzle

Available Spray Angles
5 - 120°
Flow Rate Range
0.012 to 4.33 gpm
Available Connection Types
  • Pipe: 1/8, 1/4, 3/8, 1/2
  • Connection Methods: Thread (NPT, BSP, Male, Female)
Materials
303 / Tungsten Carbide, 303 / Tungsten Carbide / 316, 303 / Tungsten Carbide / Brass
Flow Rates, Spray Angles, Connections
Fan
Select a nozzle number below for performance graph, drawings, and to request a quote.
Flow rate (gpm/lpm) is calculated at differential pressure (psi/bar).
Nozzle Number
Connection Sizes
Spray Angles
Flow Rate (gpm) @ Differential Pressure (psi) (Density: 1 SG)
30 psi
40 psi
50 psi
100 psi
500 psi
1000 psi
BJH 0.18
Pipe:1/8, 1/4, 3/8, 1/2
5°, 10°, 15°, 20°, 25°, 30°, 33°, 40°, 50°
-
-
-
0.0120
0.0268
0.0379
BJH 0.23
Pipe:1/8, 1/4, 3/8, 1/2
5°, 10°, 15°, 20°, 25°, 30°, 33°, 40°, 50°, 65°
-
-
-
0.0200
0.0447
0.0632
BJH 0.28
Pipe:1/8, 1/4, 3/8, 1/2
5°, 10°, 20°, 33°, 40°, 50°, 65°, 73°
-
-
-
0.0300
0.0671
0.0949
BJH 0.33
Pipe:1/8, 1/4, 3/8, 1/2
5°, 10°, 20°, 33°, 40°, 50°, 65°, 73°, 80°, 90°
-
-
-
0.0410
0.0917
0.130
BJH 0.38
Pipe:1/8, 1/4, 3/8, 1/2
10°, 20°, 33°, 40°, 50°, 65°, 73°, 80°, 90°, 100°
-
-
-
0.0550
0.123
0.174
BJH 0.43
Pipe:1/8, 1/4, 3/8, 1/2
10°, 20°, 33°, 40°, 50°, 65°, 73°, 80°, 90°, 100°, 110°, 120°
-
-
-
0.0690
0.154
0.218
BJH 0.45
Pipe:1/8, 1/4, 3/8, 1/2
10°, 20°, 33°, 40°, 50°, 65°, 73°, 80°, 90°, 100°, 110°, 120°
0.0416
0.0481
0.0537
0.0760
0.170
0.240
BJH 0.48
Pipe:1/8, 1/4, 3/8, 1/2
10°, 20°, 33°, 40°, 50°, 65°, 73°, 80°, 90°, 100°, 110°, 120°
0.0477
0.0550
0.0615
0.0870
0.195
0.275
BJH 0.53
Pipe:1/8, 1/4, 3/8, 1/2
10°, 20°, 33°, 40°, 50°, 65°, 73°, 80°, 90°, 100°, 110°, 120°
0.0575
0.0664
0.0742
0.105
0.235
0.332
BJH 0.58
Pipe:1/8, 1/4, 3/8, 1/2
10°, 20°, 33°, 40°, 50°, 65°, 73°, 80°, 90°, 100°, 110°, 120°
0.0696
0.0803
0.0898
0.127
0.284
0.402
BJH 0.63
Pipe:1/8, 1/4, 3/8, 1/2
10°, 20°, 33°, 40°, 50°, 65°, 73°, 80°, 90°, 100°, 110°, 120°
0.0822
0.0949
0.106
0.150
0.335
0.474
BJH 0.66
Pipe:1/8, 1/4, 3/8, 1/2
10°, 20°, 33°, 40°, 50°, 65°, 73°, 80°, 90°, 100°, 110°, 120°
0.0898
0.104
0.116
0.164
0.367
0.519
BJH 0.68
Pipe:1/8, 1/4, 3/8, 1/2
10°, 20°, 33°, 40°, 50°, 65°, 73°, 80°, 90°, 100°, 110°, 120°
0.0953
0.110
0.123
0.174
0.389
0.550
BJH 0.73
Pipe:1/8, 1/4, 3/8, 1/2
10°, 20°, 33°, 40°, 50°, 65°, 73°, 80°, 90°, 100°, 110°, 120°
0.110
0.127
0.142
0.201
0.449
0.636
BJH 0.78
Pipe:1/8, 1/4, 3/8, 1/2
10°, 20°, 33°, 40°, 50°, 65°, 73°, 80°, 90°, 100°, 110°, 120°
0.125
0.145
0.162
0.229
0.512
0.724
BJH 0.84
Pipe:1/8, 1/4, 3/8, 1/2
10°, 20°, 33°, 40°, 50°, 65°, 73°, 80°, 90°, 100°, 110°, 120°
0.146
0.168
0.188
0.266
0.595
0.841
BJH 0.89
Pipe:1/8, 1/4, 3/8, 1/2
10°, 20°, 33°, 40°, 50°, 65°, 73°, 80°, 90°, 100°, 110°, 120°
0.163
0.188
0.211
0.298
0.666
0.942
BJH 0.94
Pipe:1/8, 1/4, 3/8, 1/2
10°, 20°, 33°, 40°, 50°, 65°, 73°, 80°, 90°, 100°, 110°, 120°
0.182
0.211
0.235
0.333
0.745
1.05
BJH 0.99
Pipe:1/8, 1/4, 3/8, 1/2
10°, 20°, 33°, 40°, 50°, 65°, 73°, 80°, 90°, 100°, 110°, 120°
0.202
0.233
0.261
0.369
0.825
1.17
BJH 1.04
Pipe:1/8, 1/4, 3/8, 1/2
20°, 33°, 40°, 50°, 65°, 73°, 80°, 90°, 100°, 110°, 120°
0.223
0.257
0.288
0.407
0.910
1.29
BJH 1.09
Pipe:1/8, 1/4, 3/8, 1/2
20°, 33°, 40°, 50°, 65°, 73°, 80°, 90°, 100°, 110°, 120°
0.245
0.283
0.317
0.448
1.00
1.42
BJH 1.14
Pipe:1/8, 1/4, 3/8, 1/2
20°, 33°, 40°, 50°, 65°, 73°, 80°, 90°, 100°, 110°, 120°
0.268
0.310
0.346
0.490
1.10
1.55
BJH 1.19
Pipe:1/8, 1/4, 3/8, 1/2
20°, 33°, 40°, 50°, 65°, 73°, 80°, 90°, 100°, 110°, 120°
0.292
0.338
0.378
0.534
1.19
1.69
BJH 1.24
Pipe:1/8, 1/4, 3/8, 1/2
20°, 33°, 40°, 50°, 65°, 73°, 80°, 90°, 100°, 110°, 120°
0.317
0.366
0.409
0.579
1.29
1.83
BJH 1.29
Pipe:1/8, 1/4, 3/8, 1/2
20°, 33°, 40°, 50°, 65°, 73°, 80°, 90°, 100°, 110°, 120°
0.343
0.397
0.443
0.627
1.40
1.98
BJH 1.32
Pipe:1/8, 1/4, 3/8, 1/2
20°, 33°, 40°, 50°, 65°, 73°, 80°, 90°, 100°, 110°
0.359
0.415
0.464
0.656
1.47
2.07
BJH 1.35
Pipe:1/8, 1/4, 3/8, 1/2
20°, 33°, 40°, 50°, 65°, 73°, 80°, 90°, 100°, 110°
0.376
0.434
0.486
0.687
1.54
2.17
BJH 1.40
Pipe:1/8, 1/4, 3/8, 1/2
20°, 33°, 40°, 50°, 65°, 73°, 80°, 90°, 100°, 110°
0.404
0.467
0.522
0.738
1.65
2.33
BJH 1.45
Pipe:1/8, 1/4, 3/8, 1/2
20°, 33°, 40°, 50°, 65°, 73°, 80°, 90°, 100°, 110°
0.434
0.501
0.560
0.792
1.77
2.50
BJH 1.50
Pipe:1/8, 1/4, 3/8, 1/2
20°, 33°, 40°, 50°, 65°, 73°, 80°, 90°, 100°
0.464
0.536
0.600
0.848
1.90
2.68
BJH 1.55
Pipe:1/8, 1/4, 3/8, 1/2
20°, 33°, 40°, 50°, 65°, 73°, 80°, 90°, 100°
0.496
0.572
0.640
0.905
2.02
2.86
BJH 1.57
Pipe:1/8, 1/4, 3/8, 1/2
20°, 33°, 40°, 50°, 65°, 73°, 80°, 90°, 100°
0.509
0.588
0.657
0.929
2.08
2.94
BJH 1.60
Pipe:1/8, 1/4, 3/8, 1/2
20°, 33°, 40°, 50°, 65°, 73°, 80°, 90°, 100°
0.528
0.610
0.682
0.964
2.16
3.05
BJH 1.65
Pipe:1/8, 1/4, 3/8, 1/2
20°, 33°, 40°, 50°, 65°, 73°, 80°, 90°, 100°
0.564
0.651
0.728
1.03
2.30
3.26
BJH 1.70
Pipe:1/8, 1/4, 3/8, 1/2
20°, 33°, 40°, 50°, 65°, 73°, 80°, 90°
0.597
0.689
0.771
1.09
2.44
3.45
BJH 1.75
Pipe:1/8, 1/4, 3/8, 1/2
20°, 33°, 40°, 50°, 65°, 73°, 80°, 90°
0.630
0.727
0.813
1.15
2.57
3.64
BJH 1.80
Pipe:1/8, 1/4, 3/8, 1/2
20°, 33°, 40°, 50°, 65°, 73°, 80°, 90°
0.668
0.772
0.863
1.22
2.73
3.86
BJH 1.83
Pipe:1/8, 1/4, 3/8, 1/2
20°, 33°, 40°, 50°, 65°, 73°, 80°, 90°
0.690
0.797
0.891
1.26
2.82
3.98
BJH 1.85
Pipe:1/8, 1/4, 3/8, 1/2
20°, 33°, 40°, 50°, 65°, 73°, 80°, 90°
0.707
0.816
0.912
1.29
2.88
4.08
BJH 1.91
Pipe:1/8, 1/4, 3/8, 1/2
20°, 33°, 40°, 50°, 65°, 73°, 80°
0.750
0.866
0.969
1.37
3.06
4.33

Resources

Accessories Datasheet

Download PDF

Accessories Datasheet Metric

Download PDF

Food and Beverage Processing Brochure

Download PDF

Related Products

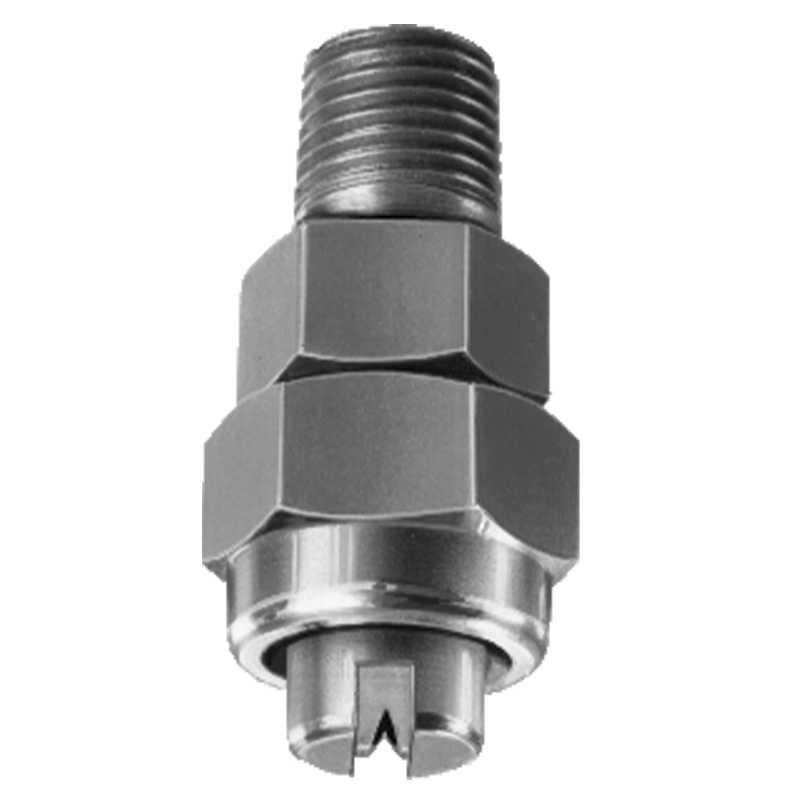

BJ LOW FLOW FLAT FAN NOZZLES
